تقرير عن محطات الرفع
تقرير عن محطات الرفع
مقدمة
محطات الرفع هي منشآت هندسية هامة تُستخدم لنقل المياه أو مياه الصرف الصحي أو غيرها من السوائل من مستوى منخفض إلى مستوى أعلى عند استحالة الجريان الطبيعي بالجاذبية. تعتبر هذه المحطات من العناصر الأساسية في شبكات المياه والصرف الصحي، خاصة في المناطق ذات الطبيعة الطبوغرافية المنخفضة.
مكونات محطة الرفع
الحوض (Wet Well):
حوض تجميع تستقبل فيه المياه أو مياه الصرف قبل ضخها.
مزود بمصافٍ (Screens) لحجز المواد الصلبة الكبيرة.
المضخات (Pumps):
القلب الرئيسي للمحطة.
تعمل على رفع المياه من الحوض إلى الخط الناقل أو محطة المعالجة.
قد تكون مضخات غاطسة (Submersible) أو مضخات أفقية/رأسية.
خطوط الطرد (Discharge Pipes):
تنقل المياه من المضخات إلى الشبكة أو محطة المعالجة.
الصمامات (Valves):
للتحكم في التدفق ومنع الرجوع العكسي للمياه.
لوحة التحكم الكهربائية (Control Panel):
للتحكم في تشغيل وإيقاف المضخات أوتوماتيكياً بناءً على مستوى المياه.
مولد احتياطي (Standby Generator):
لضمان استمرار عمل المحطة في حال انقطاع التيار الكهربائي.
أنواع محطات الرفع
محطات رفع مياه الشرب:
لضخ المياه النقية من محطة المعالجة إلى الخزانات أو الشبكات.
محطات رفع الصرف الصحي:
لنقل مياه الصرف من المناطق المنخفضة إلى خطوط رئيسية أو محطات معالجة.
محطات رفع مياه الأمطار:
لتصريف مياه الأمطار والسيول في المناطق المنخفضة.
اعتبارات التصميم والتشغيل
الموقع: اختيار مكان مناسب لتجميع المياه مع سهولة الوصول.
عدد المضخات: عادة يتم تركيب مضخات عاملة وأخرى احتياطية.
نظام التشغيل: يدوي وآلي، مع حساسات لمستوى المياه.
التهوية والسلامة: تهوية جيدة للحوض وممرات آمنة للعاملين.
الصيانة الدورية: فحص المضخات والصمامات ونظام الكهرباء.
أهمية محطات الرفع
التغلب على الفروقات في المناسيب.
ضمان استمرار تدفق المياه أو الصرف بكفاءة.
حماية المدن والمناطق من الغرق أو تجمع المياه.
الخاتمة
تعتبر محطات الرفع من العناصر الحيوية في البنية التحتية لشبكات المياه والصرف الصحي، حيث تساهم في الحفاظ على كفاءة النظام وضمان وصول المياه أو التخلص من مياه الصرف والأمطار بطرق آمنة وفعّالة.
تحب أجهزلك كمان صور توضيحية لمحطات الرفع ومكوناتها؟
أنت قلت:
هاتلى صور عن محطات الرفع
قال ChatGPT:
إليك رباعية صور توضيحية ترصد مختلف جوانب محطات الرفع (Pumping Stations):
مخطط تفصيلي لنظام محطة رفع مياه الشرب – يُظهر التركيب الكامل من البئر إلى المضخات، الصمامات، أجهزة القياس والتحكم وغيرها من المكونات الأساسية (الصورة الأولى) ResearchGate.

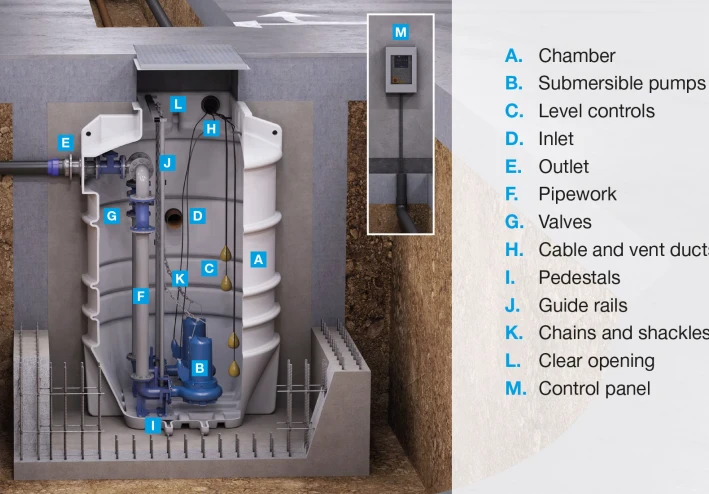

رسم تخطيطي لمحطة رفع الصرف الصحي – يوضح مكونات مثل الحوض (الباسين)، المضخات، عناصر التحكم، ولوحة التحكم الكهربائية (الصورة الثانية) ResearchGate.
تركيب حقيقي لمحطة ضخ تحت الأرض – يُظهر حوض أو غرفة مضخات حقيقية تضم مضخات غاطسة وأجهزة قياس ومستشعرات (الصورة الثالثة) ResearchGate.
مخطط عملي لمحطة بها مضختان في وضع موازٍ – يُوضح توزيع المضخات، خطوط الشفط والطرد، وربما الصمامات المرتبطة بها (الصورة الرابعة) ResearchGate.
نبذة قصيرة عن الصور ومحتواها:
الصورة الأولى (مخطط محطة مياه): تحتوي على أجزاء مثل البئر (well)، أنابيب الشفط والطرد، صمامات، مضخات طرد مركزي، أجهزة قياس مثل مقياس الضغط والفلومتر، حساسات (مستوى، ضغط، تدفق)، بالإضافة إلى جهاز تحكم وتوزيع ResearchGate.
الصورة الثانية (محطة صرف صحي): تسلط الضوء على الباكن المصنوع من الخرسانة أو الألياف الزجاجية، المضخات (غاطسة عادة)، صناديق الصمامات، وأجهزة التحكم الإلكترونية ومستشعرات مستوى المياه .
الصورة الثالثة (تجهيز فعلي): رؤية واقعية للجزء الداخلي لمحطة رفع، يظهر المضخات الغاطسة والبنية المحيطة بها، مفيد لفهم التوزيع المكاني والتفاعل بين المكونات .
الصورة الرابعة (نظام مضخات مزدوجة): تعرض كيفية ربط مضختين بالتوازي مع وجود خطوط دخول وخروج مشتركة، مما يتيح تشغيل مضخة احتياطية أو العمل بكليهما حسب الحاجة .
هل ترغب بصور إضافية أو نوع معين؟
هل تفضل صورًا لمحطات رفع في بيئات حضرية أو زراعية؟
هل يهمك أكثر التفاصيل التقنية (مثل الأدوات الإلكترونية) أو التكوين المعماري الفعلي؟
هل تحبّذ أن أرسل لك فيديو شرح عملي عن تركيب وتشغيل محطات الرفع بالعربية؟ هناك فيديو ممتاز بعنوان "شرح محطات الرفع – الجزء الأول" على اليوتيوب .
أخبرني بما يناسبك أكثر، وأنا جاهز أساعدك فيه
إليك بعض الصور التوضيحية لمحطات الرفع ومكوناتها:
🖼️ صور لمحطات الرفع
مخطط لمحطة رفع مياه الشرب يوضح المضخات وخطوط الطرد والشفط.
رسم توضيحي لمحطة رفع الصرف الصحي ومكوناتها.
صورة فعلية لمحطة رفع صغيرة بمضخات غاطسة.
رسم يوضح محطة رفع بمضختين تعملان على التوازي.
