مقدمة

تُستخدم أنظمة المياه المثلجة بشكل واسع في المباني الكبيرة، المستشفيات، المراكز التجارية، والفنادق، وذلك كوسيلة فعّالة للتبريد ونقل البرودة من وحدات التبريد (Chillers) إلى وحدات مناولة الهواء (AHU) أو وحدات الملفات المروحية (FCU).
ولأن درجة حرارة المياه المثلجة غالبًا ما تكون منخفضة (من 5 إلى 7 درجات مئوية)، فإن عزل المواسير يعتبر أمرًا أساسيًا للحفاظ على كفاءة النظام وتقليل الفواقد الحرارية.

أهمية العزل الحراري لمواسير المياه المثلجة

منع تكثف بخار الماء:
فرق درجات الحرارة بين المياه داخل المواسير والجو المحيط يؤدي إلى تكثف بخار الماء على سطح المواسير غير المعزولة، مما يسبب صدأً وتلفًا للمواسير والأسقف والحوائط.

توفير الطاقة:
العزل يقلل من الفاقد الحراري ويُحافظ على درجة حرارة المياه المثلجة أثناء انتقالها، مما يقلل من استهلاك الطاقة في أجهزة التبريد.

إطالة العمر الافتراضي للمواسير:
العزل يحمي المواسير من التآكل الناتج عن الرطوبة أو التكثف.

تحسين الأداء:
المحافظة على كفاءة النظام وضمان وصول المياه بدرجة الحرارة المطلوبة للوحدات النهائية.

أنواع مواد العزل المستخدمة

الفوم المطاطي (Elastomeric Foam):

الأكثر استخدامًا لعزل المواسير.

يتميز بخاصية مقاومة الرطوبة وامتصاص الماء.

مرن وسهل التركيب.

الصوف الزجاجي (Glass Wool):

يتميز بخفة الوزن وقدرته العالية على العزل الحراري.

يحتاج إلى غطاء خارجي لحمايته من الرطوبة.

الصوف الصخري (Rock Wool):

مقاوم للحرارة العالية، لكن يُستخدم أكثر في مواسير المياه الساخنة.

العزل بالبولي يوريثان (PU Foam):

كفاءة عالية في العزل.

يُستخدم عادةً في المواسير المدفونة أو الشبكات الخارجية.

سماكة العزل المطلوبة

تعتمد سماكة العزل على:

قطر الماسورة.

درجة حرارة المياه.

درجة حرارة ورطوبة الجو المحيط.

مثال: المواسير ذات الأقطار الصغيرة (2 بوصة فأقل) قد تحتاج إلى سماكة 19–25 مم من الفوم المطاطي، بينما المواسير الأكبر تحتاج سماكات تصل إلى 50 مم أو أكثر

طرق حماية العزل

استخدام غلاف من الألومنيوم أو الـ PVC لحماية العزل من الصدمات والرطوبة.

العزل المزدوج في الأماكن ذات الرطوبة العالية جدًا.

العناية بالصيانة الدورية للتأكد من سلامة العزل وعدم وجود تلف أو شروخ.

الخلاصة

عزل مواسير المياه المثلجة ليس رفاهية، بل هو عنصر أساسي يضمن:

كفاءة الطاقة.

حماية المواسير والمنشآت من أضرار التكثف.

استمرارية عمل نظام التبريد بكفاءة عالية.

تحب أزودلك جدول مقارنة بين أنواع مواد العزل مع المميزات والعيوب عشان يبقى المقال عملي أكتر؟

أنت قلت:

هاتلى صور لانواع العزل الحرارى لمواسير المياة المثلجة



إليك مجموعة من الصور توضح أنواع مختلفة من العوازل الحرارية المستخدمة في أنابيب المياه المثلجة:

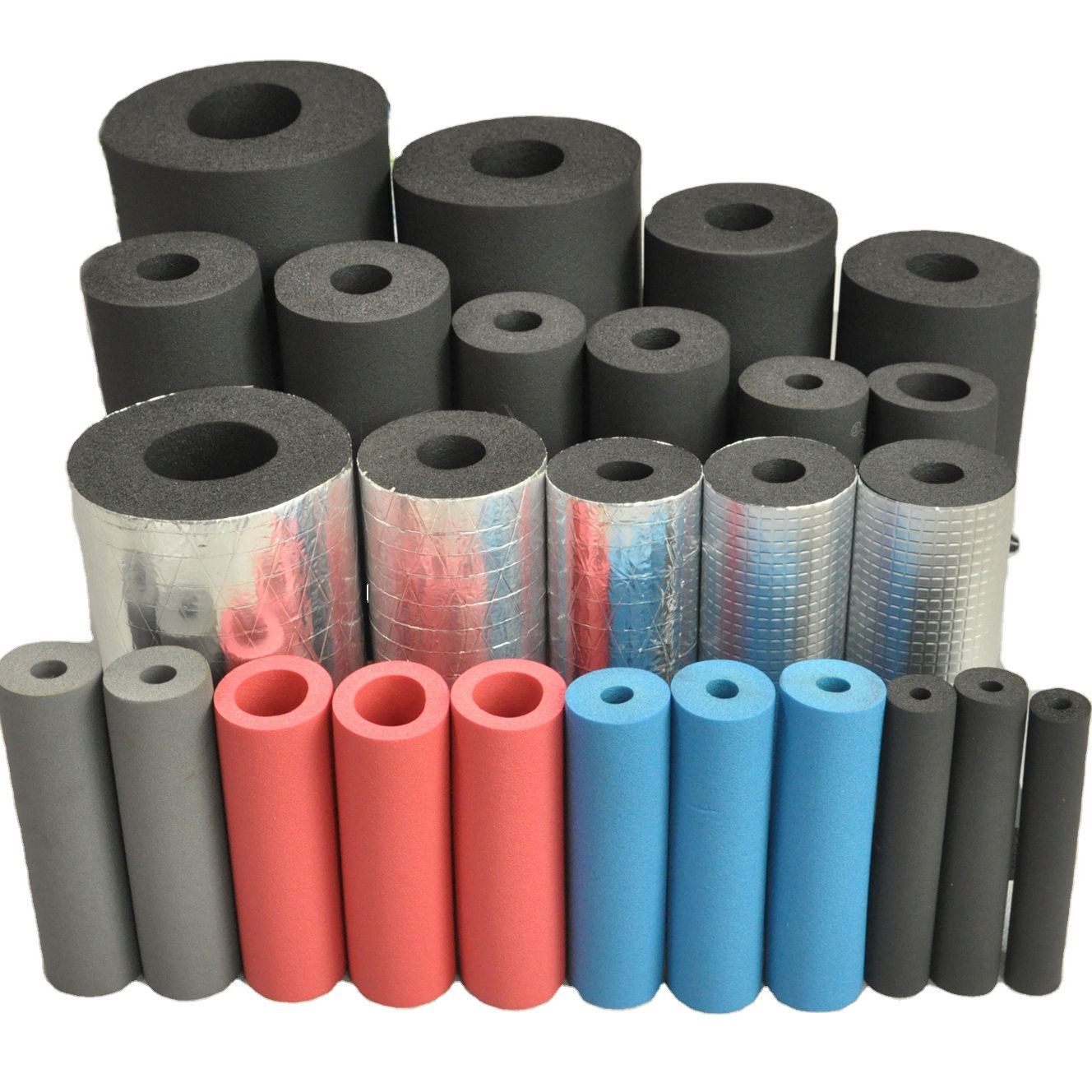

أنابيب فوم مطاطي (Elastomeric Foam) – تظهر في الصورة الأولى على اليسار (الأنابيب السوداء والملونة) وهي عوازل مرنة تُستخدم بكثرة لعزل أنابيب المياه المثلجة بسبب قدرتها العالية على مقاومة الرطوبة والتكثف.

الصوف المعدني (Rock Wool / Mineral Wool) – في الصورة الرابعة، يظهر أنبوب من الصوف الصخري (صُنع من الألياف المعدنية) مناسب لعزل أنابيب المياه المثلجة أو الساخنة نظرًا لقدرته على تحمل درجات حرارة مرتفعة ومقاومته للحريق.

العزل المغلف بالألومنيوم (Aluminium-clad / Foil-faced Insulation) – الصورة الثالثة تُظهر أنبوبًا مزوداً بغطاء فويل (ألومنيوم) والذي يُستخدم لحماية العزل من الرطوبة والتلف الميكانيكي.

أنبوب من الصوف الزجاجي أو الصوف المعدني المغطى (Glass Wool / Fiberglass with Jacket) – الصورة الثانية تمثل عوازل تقليدية مثل الصوف الزجاجي أو الصوف المعدني المغطى بطبقة واقية، يُستخدم في أنظمة التكييف والتبريد.

أنواع أبرز مواد العزل الحراري لأنابيب المياه المثلجة:

1. الفوم المطاطي (Closed-Cell Elastomeric Foam)

مزايا:

يمنع مرور البخار والامتصاص (منظم للبخار)، فلا يحتاج دائمًا إلى غطاء خارجي

مرن وسهل التشكيل، مما يسهل تغطية الأنابيب والوصلات

يؤدي إلى انخفاض فقد الحرارة بسمك أقل مقارنة حسب بعض المواد مثل الزجاج الخلوي

مقاوم للعفن وانبعاثات المركبات العضوية المتطايرة (VOC)

2. الصوف المعدني أو الصوف الزجاجي (Mineral Wool / Fiberglass)

مقاوم للحرارة ومضاد للحريق، مناسب للاستخدامات الصناعية.

يتطلب وجود غطاء بخار (مثل ASJ أو فويل) لمنع امتصاص الرطوبة والتكثف

3. البولي يوريثان (Polyurethane) وPIR (Polyisocyanurate)

يوفران كفاءة حرارية عالية ويتميزان بعزل ممتاز من الرطوبة في أنظمة التبريد والمياه المثلجة

PIR يقدم مقاومة أفضل للنيران من البولي يوريثان

4. الزجاج الخلوي (Cellular Glass / Foamglas)

مقاوم للماء، غير قابل للاشتعال، قوي وضغطه مرتفع، ومناسب لتطبيقات درجات الحرارة المنخفضة جدًا أو العالية جدًا

مقارنة مختصرة بين المواد:

المادة	المزايا	الخصائص المميزة
Elastomeric Foam	مرن، مقاوم للرطوبة، يبقي على حرارة المياه	عازل داخلي فعال بدون غطاء خارجي
Fiberglass/Mineral Wool	مقاوم للحرائق، تكلفة منخفضة	يحتاج إلى غطاء بخار لمنع التكثف
Polyurethane/PIR	كفاءة حرارية عالية، مقاوم للرطوبة	PIR مقاوم للنيران
Cellular Glass	مقاوم للماء، قوي، غير قابل للاشتعال	مناسب لدرجات حرارة قصوى وقوة تحمل عالية
