أنواع المضخات واستخداماتها
أنواع المضخات واستخداماتها
تُعد المضخات من أهم المعدات الميكانيكية المستخدمة في مختلف المجالات الصناعية، الزراعية، ومحطات المياه، حيث تعمل على نقل السوائل من مكان إلى آخر أو رفعها إلى مستويات أعلى. تتنوع المضخات بشكل كبير من حيث التصميم، آلية العمل، وسعة التشغيل، مما يجعل اختيار النوع المناسب يعتمد على طبيعة السائل المطلوب ضخه وظروف التشغيل.
أولاً: المضخات الإزاحية الموجبة (Positive Displacement Pumps)
تعمل هذه المضخات على دفع كمية ثابتة من السائل في كل دورة تشغيل، بغض النظر عن ضغط المائع.
أنواعها:
مضخات التروس (Gear Pumps)
تعمل باستخدام ترسين متشابكين لنقل السائل.
مناسبة للزيوت والموائع اللزجة.
مضخات الغشاء (Diaphragm Pumps)
تعتمد على غشاء مرن يتحرك للأمام والخلف لدفع السائل.
شائعة في الصناعات الكيميائية والصيدلانية.
مضخات المكبس (Piston Pumps)
تستخدم حركة مكبس داخل أسطوانة لضخ السائل.
تعطي ضغطاً عالياً وتُستخدم في أنظمة الهيدروليك.
مضخات الريشة (Vane Pumps)
تعتمد على ريش متحركة داخل دوار.
تُستخدم في أنظمة التزييت والوقود.
ثانياً: المضخات الديناميكية (Dynamic Pumps)
تعتمد على إضافة طاقة حركية إلى السائل لزيادة سرعته ثم تحويلها إلى ضغط.
أنواعها:
المضخات الطاردة المركزية (Centrifugal Pumps)
الأكثر انتشاراً واستخداماً.
تعمل بدفع السائل بواسطة قوة الطرد المركزي الناتجة عن دوران المروحة.
مثالية للمياه، المكيفات، محطات التحلية.
المضخات المحورية (Axial Flow Pumps)
تدفع السائل في اتجاه موازي لمحور دوران المروحة.
مناسبة لتصريف كميات كبيرة من المياه بضغط منخفض.
المضخات المختلطة (Mixed Flow Pumps)
مزيج بين الطرد المركزي والمحورية.
تعطي معدل تدفق كبير وضغط متوسط.
ثالثاً: مضخات خاصة (Special Pumps)
بجانب الأنواع الرئيسية، توجد مضخات مصممة لتطبيقات محددة مثل:
المضخات الغاطسة (Submersible Pumps): تعمل داخل السائل نفسه، وتستخدم في الآبار والمياه الجوفية.
مضخات التفريغ (Vacuum Pumps): لإزالة الغازات وخلق فراغ.
مضخات التروس الداخلية: لضخ الموائع اللزجة جداً.
الخلاصة
اختيار نوع المضخة المناسب يعتمد على عدة عوامل مثل: طبيعة السائل (مياه – زيوت – مواد كيميائية)، درجة اللزوجة، معدل التدفق المطلوب، وضغط التشغيل. فهم هذه الأنواع يسهل اختيار المضخة المثالية لكل تطبيق.
إليك مجموعة مختارة من الصور التوضيحية لأنواع المضخّات المختلفة:

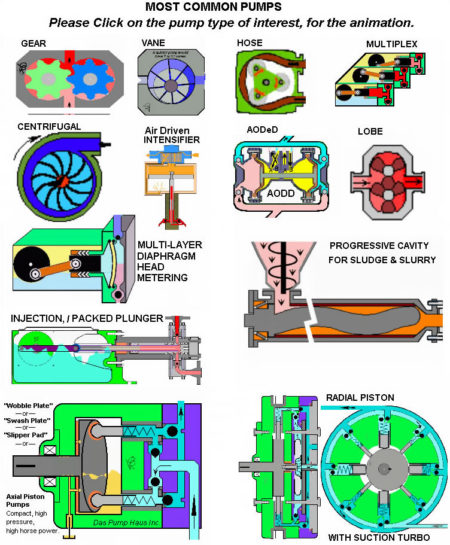

الصورة الأولى ( eersguidebook.comتُظهر مجموعة متنوعة من المضخّات مثل الطرد المركزي، الغشاء، التروس، والمضخات المتخصصة، بأسلوب حديث ومرتب.
الصورة الثانية ( تُقدم رسومًا مبسطة لأشكال تدفق مختلفة داخل المضخّات، مثل المضخات الطردية والمحورية، مع رسومات واضحة تدعم الفهم الهندسي.
الصورة الثالثة (تُسهل التعرف على مضخّات التروس، الغشاء، الريشة، وغيرها في قالب واحد منهجي وسهل المتابعة.
الصورة الرابعة ترتب رموزًا هندسية تمثّل عدة أنواع مضخّات مثل التروس، المكبس، الغشاء، فين وغيرها بأسلوب تخطيطي مفصل.
شرح مبسط لأنواع المضخّات المعروضة في الصور:
1. المضخّات الديناميكية (Dynamic Pumps)
المضخّات الطردية المركزية (Centrifugal Pumps):
تعتمد على مروحة دوّارة تولّد قوة طرد مركزي لرفع السائل. مفضلة للمياه والسوائل منخفضة اللزوجة، وتُستخدم بكثرة في محطات المياه والمبردات.
المضخّات المحورية والمختلطة (Axial & Mixed Flow Pumps):
المحورية تُدفع السائل بمحاذاة محور الدوران لمعدلات تدفق عالية وضغط منخفض. أما المختلطة، فهي تجمع ما بين الطردية والمحورية لضغط وتدفق في متناول الوسط.
2. المضخّات الإزاحية الموجبة (Positive Displacement Pumps)
مضخّات التروس (Gear Pumps):
تستخدم تروس تتحرك لالتقاط السائل ونقله، وتُناسب السوائل اللزجة مثل الزيوت، وتُعرف بكفاءتها العالية تحت ضغط مرتفع. ويكيبيدياengineeringlibrary.org
مضخّات الغشاء (Diaphragm Pumps):
تعمل بغشاء مرن يرتد لأعلى ولأسفل لضخ السائل، ومثالية للسوائل الكيماوية أو السامة كونها تمنع تسرب السائل للآلية.
مضخّات المكبس (Piston Pumps):
تعتمد على مكبس يتحرك داخل أسطوانة لامتصاص وضغط السائل، وتنتج ضغطًا عاليًا وتعمل بكفاءة جيدة مع الوسائط اللزجة أو التي تحتوي على جسيمات صلبة.
مضخّات الريشة (Vane Pumps) والسوائل الأخرى مثل اللّوب (Lobe Pumps) والبرغي (Screw Pumps):
الريشة تستخدم شفرات متحركة داخل الدوار، مناسبة للسوائل منخفضة اللزوجة مثل الوقود، وتتحمل الجسيمات الصغيرة.
الـ لُوب (Lobe Pump) يتميز بقدرة على التعامل مع المواد اللزجة أو الحساسة مثل الثمار، ويُستخدم في الصناعات الغذائية والطبية.
3. أنواع أخرى خاصة:
المضخّات الغاطسة (Submersible Pumps): تعمل تحت السطح مباشرة، مثالية لشفط المياه من الآبار أو التعامل مع مياه الصرف.
المضخّات متعددة المراحل (Multistage Pumps): تستخدم طاقة دفع متعددة لرفع السائل لمسافات أو ضغوط عالية بكفاءة.
جدول موجز لأنواع المضخّات وخصائصها:
| النوع | آلية العمل | الاستخدامات الشائعة |
|---|---|---|
| الطردية المركزية | قوة الطرد المركزي من مروحة دوّارة | المياه، التكييف، التحلية |
| المحورية والمختلطة | دفع السائل بمحاذاة أو جزئي للمحور | تصريف المياه بكميات كبار وضغط منخفض |
| التروس | نقل السائل عبر تروس متشابكة | الزيوت، الكيميائيات اللزجة |
| الغشاء | غشاء مرن يدفع السائل | الصناعات الكيميائية والدوائية |
| المكبس | مكبس يتحكم بالضغط والتدفق | أنظمة هيدروليك، الري، الضغوط العالية |
| الريشة / اللّوب / البرغي | حركات دوّارة مختلفة لدفع السائل | الوقود، الغذاء، مضخات حساسة ومطفّرة |
| الغاطسة | تعمل داخل وسط السائل | الآبار، الصرف، المياه الجوفية |
| متعددة المراحل | أكثر من مرحلة لضغط أعلى | الضخ لمسافات طويلة أو ضغوط مرتفعة |
:
ها هي أربع صور توضيحية لأنواع المضخات المختلفة:
الصورة الأولى ( تعرض مجموعة متنوعة من المضخّات مثل الطرد المركزي، التروس، الغشاء وغيرها، بشكل مرئي واضح وسهل الفهم.
الصورة الثانية ): تحتوي على رسومات توضيحية متعددة لأنواع المضخّات، تجمع بين التصميمات الميكانيكية والصور الواقعية.
الصورة الثالثة (: تقدم تصنيفاً عملية يحتوي على صور لمضخّات ديناميكية وإزاحية، مع تفاصيل عن أنواع متعددة مثل الطرد المركزي والترددية.
الصورة الرابعة (): تُظهر مجموعة من الصور المندمجة ضمن جدول أو مخطط مبسط يوضح أنواع المضخّات مثل Centrifugal وGear وDiaphragm وProgressive Cavity وغيرها.
شرح مبسط لأنواع المضخّات الموضحة:
وفقاً للمصادر، يمكن تقسيم المضخّات بشكل رئيسي إلى:
1. المضخّات الديناميكية (Dynamic / Rotodynamic Pumps)
مضخّات الطرد المركزي (Centrifugal Pumps): تعمل عبر مضخة دوّارة تُنتج قوة طرد مركزي لرفع السائل، شائعة جداً في ضخ المياه، التكييف، والتحلية.
أنماط أخرى مثل المضخّات الغاطسة، العمودية، ومضخّات الإطفاء (Fire Hydrant Pumps)، والتي تُعدّ تخصيصات ضمن المضخّات الديناميكية.
2. المضخّات الإزاحية الموجبة (Positive Displacement Pumps)
تعتمد على حركة ميكانيكية مباشرة مثل المكابس أو التروس لتحريك السائل:
مضخّات التروس (Gear Pumps): تستخدم تروساً متشابكة لضغط السائل، مثالية للسوائل اللزجة مثل الزيوت.
مضخّات الغشاء (Diaphragm Pumps): تعتمد على غشاء مرن يضغط السائل، مثالية للسوائل الكيماوية أو السامة.
مضخّات المكبس (Piston Pumps): تولّد ضغطاً عالياً باستخدام حركة مكبس داخل أسطوانة، مناسب للسوائل اللزجة أو التي تحتوي على جسيمات.
مضخّات الريشة / اللوب / البرغي (Vane, Lobe, Screw Pumps):
Lobe Pumps: أنظمة إزاحية دوارة تتعامل بلطف مع السوائل الحساسة، مثل الصناعات الغذائية والطبية.
Screw Pumps: تعتمد على لولب مزدوج أو عدة لولبات لنقل السوائل.
ملخص بالمقارنة:
| الفئة | الأنواع الرئيسية | الاستخدامات النموذجية |
|---|---|---|
| الديناميكية (Dynamic) | Centrifugal, Submersible, Turbine | ضخ المياه، التهوية، الصرف، الإطفاء |
| الإزاحية الموجبة (Positive Displacement) | Gear, Diaphragm, Piston, Lobe, Screw | الزيوت، المواد الكيميائية، الصناعات الغذائية |
