أجنحة دوارة: كيف تعمل أجزاء الهليكوبتر لتحقيق الإقلاع والتحليق ؟
أجنحة دوارة: كيف تعمل أجزاء الهليكوبتر لتحقيق الإقلاع والتحليق؟
تُعتبر طائرة الهليكوبتر من أبرز وسائل النقل الجوي في العصر الحديث، حيث تتميز بقدرتها على الرحلات العمودية والهبوط الرأسي، مما يمنحها قدرة فريدة على الوصول إلى المناطق التي يصعب الوصول إليها بواسطة وسائل النقل الأخرى. ولتحقيق هذه القدرة وضمان أداء موثوق وآمن، يتكون جسم الهليكوبتر من مجموعة من الأجزاء المتكاملة التي تعمل بتناغم لتحقيق الأداء المطلوب.
هدف المقال:
يهدف هذا المقال إلى توضيح وشرح الأجزاء الرئيسية لطائرة الهليكوبتر ووظائفها، بدءًا من هيكل الهليكوبتر وانتهاءً بالأجهزة الإلكترونية وأنظمة التحكم، مع التركيز على التصميم والوظائف الأساسية لكل جزء.
المنهجية:
تم جمع المعلومات المتعلقة بأجزاء طائرة الهليكوبتر من مصادر متنوعة، بما في ذلك الكتب العلمية والأبحاث والمواقع الإلكترونية الموثوقة. تم تحليل هذه المعلومات وتنظيمها بشكل منطقي ومنهجي لإعداد هذا البحث الشامل.
النتائج:

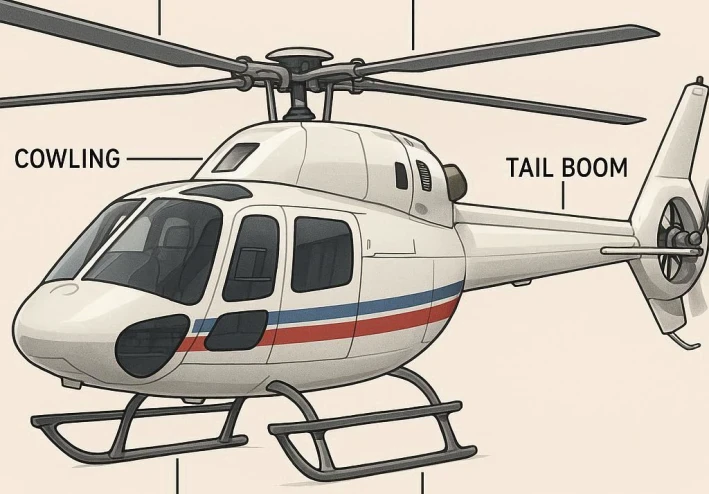

يتكون جسم طائرة الهليكوبتر من العديد من الأجزاء الرئيسية، بدءًا من هيكل الهليكوبتر والمحركات والدوارات وصولاً إلى الأنظمة الهيدروليكية وأنظمة التحكم. سيتم توضيح وظائف وتصميم كل جزء على حدة، بما في ذلك:
هيكل الهليكوبتر:
التصميم العام والمادة المستخدمة.
أجزاء الهيكل ووظائفها:
هيكل الهليكوبتر يُعتبر عنصرًا أساسيًا في تحقيق الأداء الفعال والسلامة أثناء عملية التحليق. يتألف هيكل الهليكوبتر من تصميم عام محكم التجميع ومستوحى من مفهوم الطيران الرأسي. سنتناول في هذا الجزء التصميم العام لهيكل الهليكوبتر والمواد المستخدمة في بنائه، بالإضافة إلى أجزاء الهيكل ووظائفها.
التصميم العام والمادة المستخدمة:
تصميم الهيكل العام للهليكوبتر يعتمد على الاحتياجات الفريدة للطيران الرأسي والحمولة المراد نقلها. يتم تصميم الهيكل لتحمل القوى والاجهادات التي تنشأ أثناء التحليق، وكذلك لتوفير مساحة كافية للمقصورة والأجهزة الإلكترونية والأنظمة الأخرى.
بالنسبة للمواد المستخدمة في هيكل الهليكوبتر، فإنها تختلف حسب نوع الهليكوبتر واستخدامها المتوقع. تُستخدم مواد مثل الألمنيوم، والتيتانيوم، والفولاذ المقاوم للصدأ، والألياف الزجاجية، والألياف الكربونية. يتم اختيار المواد بناءً على خواصها الميكانيكية والوزن والمقاومة للتآكل والتكلفة.
أجزاء الهيكل ووظائفها:
أ. الهيكل الرئيسي (الفريم):
يُعتبر الهيكل الرئيسي للهليكوبتر العمود الفقري الذي يدعم جميع الأجزاء الأخرى ويحمل الأحمال الحية والثابتة. يتألف الهيكل الرئيسي من الأعمدة والأعمدة العرضية والأجزاء المتصلة بينها.
ب. المقصورة:
تشكل المقصورة جزءًا هامًا من هيكل الهليكوبتر وتوفر مساحة للطيار والركاب والأجهزة الإلكترونية. يتم تصميم المقصورة لتوفير الراحة والسلامة للأشخاص الذين يستخدمون الهليكوبتر.
ج. الباب والنوافذ:
يتكون هيكل الباب والنوافذ من مواد شفافة مثل الزجاج أو البلاستيك المقاوم للكسر. يتيح الباب الوصول إلى المقصورة ويسهل الدخول والخروج من الهليكوبتر، في حين تعمل النوافذ على توفير الإضاءة الطبيعية والرؤية للطيار والركاب.
د. الهيكل الخارجي:
يشمل الهيكل الخارجي الأجزاء الخارجية للهليكوبتر مثل الأجنحة والذيل والزعانف والمصابيح. تساعد هذه الأجزاء على تحسين الاستقرار والتحكم في الهليكوبتر أثناء التحليق.
هذه هي بعض الأجزاء الرئيسية في هيكل الهليكوبتر ووظائفها. يجب أن يتم تصميم وبناء الهيكل بعناية لضمان الأداء الجيد والسلامة العالية للهليكوبتر.
المحركات:
أنواع المحركات الشائعة في الهليكوبتر.
هيكل وعناصر المحرك.
دور المحركات في توليد الطاقة اللازمة لتحريك الهليكوبتر.
المحركات تعتبر قلب طائرة الهليكوبتر وتلعب دورًا حاسمًا في توليد القوة اللازمة لتحريك الهليكوبتر وتحقيق الرفع والدفع. في هذا الجزء، سنتناول أنواع المحركات الشائعة في الهليكوبتر وهيكلها وعناصرها، بالإضافة إلى دور المحركات في توليد الطاقة.
أنواع المحركات الشائعة في الهليكوبتر:
أ. محركات الاحتراق الداخلي (Internal Combustion Engines):
تعمل هذه المحركات على حرق الوقود السائل مثل البنزين أو الديزل داخل مساحة الاحتراق لتوليد القوة الميكانيكية. تستخدم المحركات بتصميم الأسطوانات والبستونات والشمعات الكهربائية للشعلة.
ب. محركات الاحتراق الداخلي بالغاز التوربيني (Turboshaft Engines):
تستخدم محركات التوربينات لتوليد قوة الطيران، حيث يحرق الوقود داخل الغاز التوربيني ويُوجِّه الغاز الساخن نحو المروحة. يتحرك الغاز الساخن عبر التوربينات لتحويل الطاقة الحرارية إلى طاقة ميكانيكية.
هيكل وعناصر المحرك للهليكوبتر:
أ. الأسطوانات:
توجد في محركات الاحتراق الداخلي وتحتوي على المكبس والاحتراق يحدث داخلها.
ب. البستون:
يتصل بالمكبس ويحول حركة البستون إلى حركة دائرية.
ج. الشمعة الكهربائية:
تولد شرارة كهربائية لإشعال الوقود المحترق داخل الأسطوانة.
د. التوربينات:
تتكون من مروحة وشفرات تحويل الطاقة الحرارية إلى طاقة ميكانيكية في محركات التوربوشافت.
دور المحركات في توليد الطاقة اللازمة لتحريك الهليكوبتر:
تولد المحركات القوة المطلوبة لتحريك المروحة أو التوربينات. في حالة محركات الاحتراق الداخلي، يتم حرق الوقود في الأسطوانات لتحريك المكابس وتوليد قوة الدفع. أما في محركات التوربوشافت، يحرق الوقود داخل الغاز التوربيني ويتحرك الغاز الساخن عبر التوربينات لتحويل الطاقة الحرارية إلى طاقة ميكانيكية.
باستخدام قوة المحرك، يتم تحريك المروحة في حالة محركات التوربوشافت أو تحريك التوربينات مباشرةً لتوليد الرفع والدفع اللازمين للهليكوبتر وتحريكها في الهواء.
إن المحركات في طائرة الهليكوبتر تلعب دورًا حيويًا في تحقيق الأداء الفعال والسلامة العالية للطائرة. وتستمر التكنولوجيا في تطوير محركات الهليكوبتر لتحسين الكفاءة والأداء وتقليل استهلاك الوقود في المستقبل.
الدوارات:
أنواع الدوارات المستخدمة في الهليكوبتر.
بنية وتصميم الدوار.
دور الدوارات في توفير الرفع والثبات.
الدوارات تعتبر عنصرًا حاسمًا في هيكل الهليكوبتر، حيث تسهم في توليد الرفع والثبات وتحقيق التحكم الجوي. في هذا الجزء، سنتحدث عن أنواع الدوارات المستخدمة في الهليكوبتر، بنية وتصميم الدوار، ودور الدوارات في توفير الرفع والثبات.
أنواع الدوارات المستخدمة في الهليكوبتر:
أ. الدوار الرئيسي (Main Rotor):
يتكون الدوار الرئيسي من مجموعة من الشفرات المرتبطة بذراع دوار يتم تركيبه في الجزء العلوي من الهليكوبتر. يتحرك الدوار الرئيسي بفعل قوة الرفع التي تولدها الشفرات أثناء دورانها.
ب. الدوار الذيلي (Tail Rotor):
يستخدم الدوار الذيلي لتعويض العزم المضاد الذي ينتج عن تحريك الدوار الرئيسي. يتم تركيب الدوار الذيلي في الذيل الخلفي للهليكوبتر ويتكون من شفرات صغيرة تدور بسرعة مختلفة للحفاظ على استقرار الهليكوبتر في الجو.
بنية وتصميم الدوار: يتكون الدوار من الشفرات وذراع الدوار. الشفرات تكون عادةً مصنوعة من مواد خفيفة وقوية مثل الألمنيوم أو الكربون المُقوّى بالألياف. تصمم الشفرات بشكل مدبب لتقليل المقاومة الهوائية وتحسين كفاءة الرفع. ترتبط الشفرات بذراع الدوار الذي يحملها ويتحكم في زاوية انحرافها وسرعتها.
دور الدوارات في توفير الرفع والثبات: يعمل الدوار الرئيسي على توليد قوة الرفع اللازمة لرفع الهليكوبتر في الهواء. عندما يدور الدوار الرئيسي، تتولد قوة الرفع بفعل التفاعل بين الشفرات والهواء. يمكن تعديل زاوية الشفرات للتحكم في كمية الرفع المولدة وبالتالي التحكم في ارتفاع الهليكوبتر.
بالإضافة إلى ذلك، يقوم الدوار الذيلي بتعويض العزم المضاد الذي يحدث نتيجة لتحريك الدوار الرئيسي. يعمل الدوار الذيلي بتوليد قوة دفع عكسية لتعويض هذا العزم والحفاظ على استقرار الهليكوبتر في الجو.
بهذا الشكل، تلعب الدوارات دورًا حاسمًا في توفير الرفع والثبات للهليكوبتر وتمكينها من الحركة الرأسية والعمودية والتحكم الدقيق في الطيران.
الأنظمة الهيدروليكية:
أهمية الأنظمة الهيدروليكية في طائرة الهليكوبتر.
أجزاء النظام الهيدروليكي ووظائفها.
كيفية نقل الطاقة الهيدروليكية في الهليكوبتر.
الأنظمة الهيدروليكية تعتبر جزءًا حيويًا في هيكل طائرة الهليكوبتر، حيث تلعب دورًا هامًا في توفير الطاقة الميكانيكية اللازمة لتشغيل مجموعة من الأجزاء والأنظمة الأخرى. في هذا الجزء، سنتحدث عن أهمية الأنظمة الهيدروليكية في طائرة الهليكوبتر، وأجزاء النظام الهيدروليكي ووظائفها، وكيفية نقل الطاقة الهيدروليكية في الهليكوبتر.
أهمية الأنظمة الهيدروليكية في طائرة الهليكوبتر:
تلعب الأنظمة الهيدروليكية دورًا حيويًا في طائرة الهليكوبتر من عدة جوانب، بما في ذلك:
أ. توفير القدرة اللازمة:
تقوم الأنظمة الهيدروليكية بتحويل الطاقة الكهربائية إلى طاقة ميكانيكية تستخدم لتشغيل مختلف الأجزاء والأنظمة في الهليكوبتر، مثل الفرامل والعتاد والمراوح وأجهزة التحكم.
ب. توفير القدرة الإضافية:
تساعد الأنظمة الهيدروليكية في توفير قدرة إضافية لتشغيل أنظمة مثل نظام التحكم بالطيران ونظام الهبوط الأوتوماتيكي، مما يعزز الأداء والقدرات الطيرانية للهليكوبتر.
ت. تحسين الكفاءة والاستجابة:
تعمل الأنظمة الهيدروليكية على تحقيق استجابة سريعة ودقيقة في تشغيل الأجزاء والأنظمة، مما يساهم في تحسين كفاءة الهليكوبتر واستجابتها في الظروف المختلفة.
أجزاء النظام الهيدروليكي ووظائفها:
يتكون النظام الهيدروليكي في طائرة الهليكوبتر من عدة أجزاء رئيسية، وكل جزء له وظيفة محددة في نقل الطاقة الهيدروليكية وتشغيل الأجزاء المختلفة. هنا بعض الأجزاء الرئيسية ووظائفها:
أ. مضخة الهيدروليك:
تقوم بضخ الزيت الهيدروليكي وتحويل الطاقة الميكانيكية إلى طاقة هيدروليكية.
ب. صمامات التحكم:
تستخدم للتحكم في تدفق الزيت الهيدروليكي وتوجيهه إلى الأجزاء المختلفة في الهليكوبتر.
ت. أجهزة التحكم:
تعمل على التحكم في ضغط وتدفق الزيت الهيدروليكي، وتضمن أداءً موثوقًا وآمنًا للأنظمة الهيدروليكية.
كيفية نقل الطاقة الهيدروليكية في الهليكوبتر:
يتم نقل الطاقة الهيدروليكية في الهليكوبتر عبر نظام مغلق يحتوي على شبكة من الأنابيب والخراطيم والصمامات. الخطوات الأساسية لنقل الطاقة الهيدروليكية هي كالتالي:
أ. مضخة الهيدروليك تسحب الزيت الهيدروليكي من خزان الزيت وتضخه في الشبكة الهيدروليكية.
ب. يمر الزيت الهيدروليكي عبر الأنابيب والخراطيم إلى الأجزاء المختلفة التي تحتاج إلى القدرة الهيدروليكية، مثل الأجهزة التحكم وأنظمة التشغيل.
ت. يعود الزيت الهيدروليكي المستخدم إلى خزان الزيت لإعادة الاستخدام أو للتبريد قبل أن يعود إلى المضخة للدورة الجديدة.
أنظمة التحكم:
أنواع أنظمة التحكم المستخدمة في الهليكوبتر.
دور أنظمة التحكم في التوجيه والاستقرار.
العوامل المؤثرة في تصميم أنظمة التحكم.
أنظمة التحكم في طائرات الهليكوبتر هي العناصر المسؤولة عن التحكم في حركة الهليكوبتر وضبطها في الطيران. تعمل هذه الأنظمة على التحكم في زوايا الميل والارتفاع والاتجاهات الأخرى للهليكوبتر لضمان تحقيق التوجيه والاستقرار المطلوبين.
هنا بعض النقاط المهمة حول أنظمة التحكم في طائرات الهليكوبتر:
أنواع أنظمة التحكم المستخدمة في الهليكوبتر:
أنظمة التحكم الميكانيكي:
تتكون من عصي التحكم ومفاتيح القدرة والمراوح الميكانيكية. يتم استخدامها في الهليكوبترات الصغيرة والمروحيات البسيطة.
أنظمة التحكم الهيدروليكي:
تستخدم لنقل الحركة والقوة باستخدام الزيت الهيدروليكي. يتم التحكم في حركة الهليكوبتر باستخدام أجهزة تحكم هيدروليكية مثل الأجهزة الهيدروليكية الرئيسية والأجهزة الهيدروليكية الفرعية.
أنظمة التحكم الكهربائي:
تعتمد على الإشارات الكهربائية للتحكم في حركة الهليكوبتر. يشمل ذلك أجهزة التحكم الكهربائية والأسلاك والمستشعرات الإلكترونية.
دور أنظمة التحكم في التوجيه والاستقرار:
التوجيه:
تقوم أنظمة التحكم بضبط الأجزاء المتحركة في الهليكوبتر، مثل الدوارات والموجهات، لتوجيه الهليكوبتر في الاتجاه المطلوب.
الاستقرار:
تعمل أنظمة التحكم على تحقيق الاستقرار في الطيران، بما في ذلك توفير استقرار طولي وجانبي وعمودي. يتم تحقيق ذلك من خلال ضبط الزوايا والميلات والأوضاع الأخرى للهليكوبتر.
العوامل المؤثرة في تصميم أنظمة التحكم:
الاستجابة والدقة:
يجب أن تكون أنظمة التحكم قادرة على التحكم بالهليكوبتر بسرعة ودقة للتعامل مع المتغيرات في الظروف والمهام.
الاستقرار:
يجب أن توفر أنظمة التحكم استقرارًا عاليًا للهليكوبتر في الطيران وتعويض أي اضطرابات تحدث.
السلامة:
يجب أن تكون أنظمة التحكم موثوقة ومتينة وتتمتع بخاصية الاحتياط لضمان سلامة الطائرة وركابها.
القدرة على التوسع:
يجب أن تكون أنظمة التحكم قابلة للتوسع والتطوير لمواجهة التحديات المستقبلية وتحسين أداء الهليكوبتر.
باستخدام أنظمة التحكم المناسبة، يتمكن الطيار من التحكم بالهليكوبتر بكفاءة ودقة، وتحقيق الاستقرار والأداء المطلوب في مختلف الظروف والمهام. تطورت تكنولوجيا أنظمة التحكم في الهليكوبترات بمرور الوقت، مما أدى إلى تحسين أداء الطائرات وزيادة قدرتها على التحليق والتحكم في الفضاء الجوي بشكل فعال.
الأجهزة الإلكترونية:
الأجهزة الإلكترونية المستخدمة في الهليكوبتر.
وظائف الأجهزة الإلكترونية في تحسين الأداء والمراقبة.
الهليكوبترات الحديثة تعتمد بشكل متزايد على الأجهزة الإلكترونية لتحسين الأداء وتوفير المراقبة الدقيقة. تشمل الأجهزة الإلكترونية المستخدمة في الهليكوبتر مجموعة متنوعة من التقنيات والأجهزة، وفيما يلي بعض الأمثلة عنها:
أنظمة الملاحة:
تشمل أنظمة تحديد المواقع العالمي (GPS) والأنظمة الأخرى لتحديد ومراقبة موقع الهليكوبتر في الزمان والمكان. تساعد هذه الأنظمة في توجيه الهليكوبتر وتتبع الطرق وتحديد الأهداف بدقة.
أنظمة القياس والاستشعار:
تتضمن أجهزة استشعار الارتفاع والسرعة والضغط الجوي ودرجة الحرارة وغيرها. تساعد هذه الأجهزة في قياس المعلومات البيئية والظروف الجوية المحيطة وتوفير بيانات دقيقة للتحكم في الهليكوبتر.
أنظمة الاتصالات:
تشمل أجهزة الاتصال اللاسلكي وأنظمة الاتصال بالأرض وبين الهليكوبترات الأخرى. تساعد هذه الأجهزة في تبادل المعلومات والتواصل بين الطيار والأجهزة الأخرى ومراكز التحكم الأرضية.
أنظمة العرض والتحكم:
تتضمن شاشات العرض ولوحات التحكم ووحدات القيادة الإلكترونية. تساعد هذه الأجهزة في عرض معلومات الرحلة والتحكم في المعلومات المهمة مثل الارتفاع والسرعة والوقود وحالة النظام.
أنظمة الأمان والتحكم الرقمي:
تشمل أجهزة الاستشعار والأنظمة الرقمية المتقدمة للتحكم في الاستقرار والأداء الديناميكي للهليكوبتر. تقوم هذه الأنظمة بمراقبة وتحليل البيانات المستشعرة واتخاذ إجراءات تصحيحية للحفاظ على الاستقرار والسلامة.
وظيفة الأجهزة الإلكترونية في الهليكوبتر هي تحسين الأداء العام للطائرة وتعزيز السلامة والكفاءة. توفر هذه الأجهزة معلومات دقيقة ومراقبة مستمرة للنظام والظروف المحيطة، وتساعد في تحقيق الاستقرار وتجنب المشاكل والمخاطر المحتملة. كما تسهم في تحسين التحكم في الهليكوبتر وتقليل تدخل الطيار البشري والاعتماد على أنظمة الحواسيب والأتمتة للقيام بمهام معقدة بشكل أفضل وأكثر فعالية.
الاستنتاج: تمت دراسة وتوضيح الأجزاء الرئيسية لطائرة الهليكوبتر ووظائفها في هذا البحث. تبين أن تصميم ووظائف كل جزء من هذه الأجزاء مهمة لضمان الأداء السليم والآمن للهليكوبتر. ومع تطور التكنولوجيا، يستمر البحث والابتكار في تحسين أجزاء الهليكوبتر وتعزيز أدائها وكفاءتها في المستقبل.
