اصنع مكبر صوتك الخاص: دليل 2025 العملي للإلكترونيات المنزلية
اصنع مكبر صوتك الخاص: دليل 2025 العملي للإلكترونيات المنزلية
هل تمنيت يوماً أن تفهم كيف تتحول الإشارات الكهربائية الصامتة في هاتفك إلى نغمات تمسك بالأذن؟ بناء مكبر صوت (Audio Amplifier) هو المشروع المثالي لكسر حاجز الخوف من عالم الإلكترونيات. في هذا المقال، سنحول المكونات البسيطة التي شاهدتها في فيديو "المبتكر ديزاد" إلى جهاز حقيقي يعمل بكفاءة.
لماذا هذا المقال مختلف؟
بدلاً من الاكتفاء بالمشاهدة، سنضع بين يديك "الروشتة" التقنية الدقيقة. لن تتعلم "كيف" توصل الأسلاك فحسب، بل ستفهم "لماذا" نستخدم كل قطعة، مما يجعلك تقنيًا فاهمًا وليس مجرد مقلد.
أولاً: قائمة المكونات (فاتورة المواد)
لتحقيق أفضل جودة صوت مع استقرار في الدائرة، استخدم المكونات التالية بدقة:

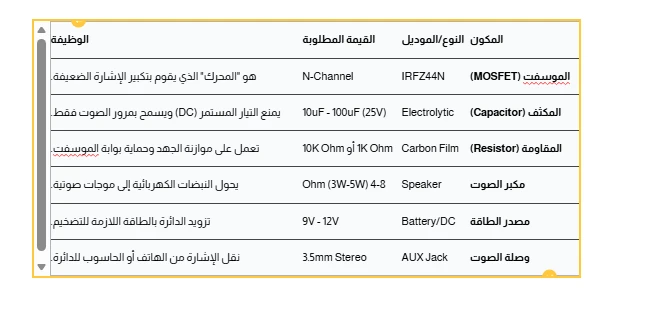

جدول المواصفات التقنية
| المكون | النوع/الموديل | القيمة المطلوبة | الوظيفة |
|---|---|---|---|
| الموسفت (MOSFET) | IRFZ44N | N-Channel | هو "المحرك" الذي يقوم بتكبير الإشارة الضعيفة. |
| المكثف (Capacitor) | Electrolytic | 10uF - 100uF (25V) | يمنع التيار المستمر (DC) ويسمح بمرور الصوت فقط. |
| المقاومة (Resistor) | Carbon Film | 1K Ohm أو 10K Ohm | تعمل على موازنة الجهد وحماية بوابة الموسفت. |
| مكبر الصوت | Speaker | 4-8 Ohm (3W-5W) | يحول النبضات الكهربائية إلى موجات صوتية. |
| مصدر الطاقة | Battery/DC | 9V - 12V | تزويد الدائرة بالطاقة اللازمة للتضخيم. |
| وصلة الصوت | AUX Jack | 3.5mm Stereo | نقل الإشارة من الهاتف أو الحاسوب للدائرة. |
ثانياً: فهم أطراف "البطل" (IRFZ44N)
الموسفت ليس مجرد قطعة سوداء بثلاثة أرجل؛ كل رجل لها دور محدد، وترتيبها من اليسار إلى اليمين (عندما يكون الجزء المعدني للخلف) هو:
Gate (البوابة): المدخل الذي يستقبل إشارة الصوت الضعيفة.
Drain (المصرف): المخرج الذي يتصل بمكبر الصوت.
Source (المصدر): القطب الذي يتصل بسالب البطارية (الأرضي).

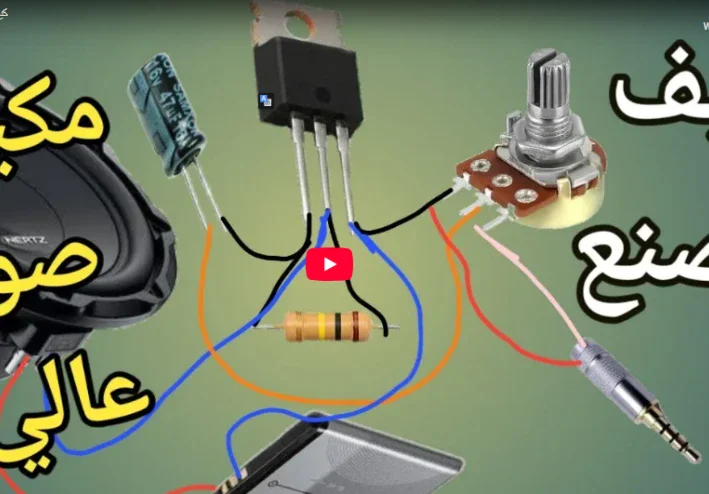

ثالثاً: خطوات التنفيذ الاحترافية
1. مرحلة التوصيل (التدفق النبضي)
قم بتوصيل القطب الموجب للمكثف بسلك إشارة الصوت القادم من الـ AUX.
صل القطب السالب للمكثف برجل الموسفت الأولى (Gate).
ضع المقاومة بين الرجل الأولى (Gate) والقطب الموجب للبطارية لضمان تشغيل الموسفت.
2. دائرة الخرج (القوة)
صل أحد أسلاك مكبر الصوت بالرجل الثانية للموسفت (Drain).
صل السلك الآخر لمكبر الصوت بالقطب الموجب للبطارية مباشرة.
أخيراً، صل الرجل الثالثة للموسفت (Source) بالقطب السالب للبطارية.
رابعاً: أسرار "المحترفين" لرفع الجودة
تتميز الدوائر الاحترافية عن تجارب الهواة بلمسات بسيطة:
تشتيت الحرارة: الموسفت IRFZ44N يعمل هنا بنظام "Class A"، مما يجعله يسخن بسرعة. نصيحة: ثبت قطعة ألمنيوم صغيرة خلف الموسفت لتبريده.
نقاء الصوت: إذا سمعت "طنين" (Buzzing)، تأكد من ربط جميع الأقطاب السالبة (Ground) في نقطة واحدة لتجنب تداخل الإشارات.
استخدام المكثف: وضع المكثف بالاتجاه الصحيح ضروري جداً؛ القطب الموجب دائماً باتجاه مصدر الإشارة.
💡 الأسئلة الشائعة حول بناء دائرة مكبر الصوت
1. هل يمكنني استخدام بطارية 5 فولت (مثل شاحن الهاتف)؟
نعم، ستعمل الدائرة، ولكن بآداء محدود. بما أن الموسفت (IRFZ44N) يحتاج إلى جهد معين لفتح "البوابة" بالكامل، فإن 5 فولت قد لا تكون كافية لإعطاء طاقة قصوى للمكبر، مما يجعل الصوت ضعيفاً. للحصول على أداء "احترافي" وصوت عالٍ ونقي، يفضل استخدام 9 فولت أو 12 فولت.
2. لماذا يسخن الموسفت بشكل كبير حتى لو كان الصوت منخفضاً؟
هذا يعود لتصميم الدائرة التي تعمل بنظام (Class A). في هذا النظام، يقوم الموسفت باستهلاك تيار مستمر طوال الوقت لتحيز الإشارة، مما يحول الطاقة الزائدة إلى حرارة. الحل: يجب تركيب "مشتت حراري" (Heat Sink) من الألمنيوم، وتجنب رفع الجهد فوق 12 فولت في هذا التصميم البسيط.
3. أسمع صوت "زنة" أو تشويش (Noise) عالٍ، ما السبب؟
التشويش في دوائر الصوت غالباً ما ينتج عن:
سوء التوصيل: تأكد من لحام الأسلاك جيداً أو إحكامها في "البريدبورد".
التداخل الكهرومغناطيسي: جرب إبعاد الدائرة عن مصادر الإضاءة القوية أو المحولات.
الأرضي المشترك: تأكد أن سلك "الأرضي" (Negative) من مصدر الصوت متصل تماماً بسالب البطارية وسالب الموسفت.
4. هل يمكنني توصيل مكبر صوت (سماعة) كبيرة؟
يمكنك ذلك، ولكن تذكر أن قدرة التكبير في هذه الدائرة البسيطة محدودة بقدة الترانزستور والجهد. إذا استخدمت سماعة كبيرة جداً (مثلاً 50 واط)، سيكون الصوت مسموعاً لكنه لن يستغل قوة السماعة بالكامل، وقد تلاحظ تشوهاً (Distortion) في الصوت عند رفعه للأقصى.
5. لماذا نستخدم "المكثف" في مدخل الصوت؟
المكثف يعمل كـ "فلتر". هو يسمح بمرور إشارة الصوت (التيار المتردد AC) ويمنع مرور أي تيار مستمر (DC) من الدائرة باتجاه هاتفك أو حاسوبك، مما يحمي مدخل الصوت في جهازك من التلف.
6. هل يمكنني استخدام ترانزستور عادي بدلاً من الموسفت؟
نعم، يمكنك استخدام ترانزستورات مثل TIP122 أو 2N3055، ولكن قد تحتاج لتعديل بسيط في قيم المقاومات لأن طريقة عمل الترانزستور العادي (BJT) في التحكم بالتيار تختلف قليلاً عن الموسفت.
خاتمة المقال
لقد انتقلت الآن من مجرد مشاهد لفيديو على يوتيوب إلى صانع أجهزة إلكترونية. هذه الدائرة هي حجر الزاوية لفهم أنظمة التضخيم المعقدة. تذكر دائماً: الإلكترونيات ليست سحراً، بل هي فن التحكم في حركة الإلكترونات.
