انواع كابلات Ethernet فى الشبكات الإلكترونية



مقدمة

نتكلم اليوم عن جزء من علم الشبكات و هو انواع كابلات Ethernet cables الذى يشرح مدى سرعة و bandwidth و انواع الحماية لكل كابل

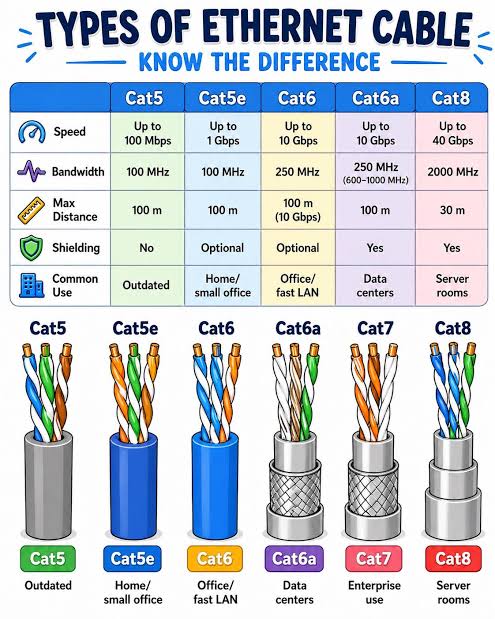

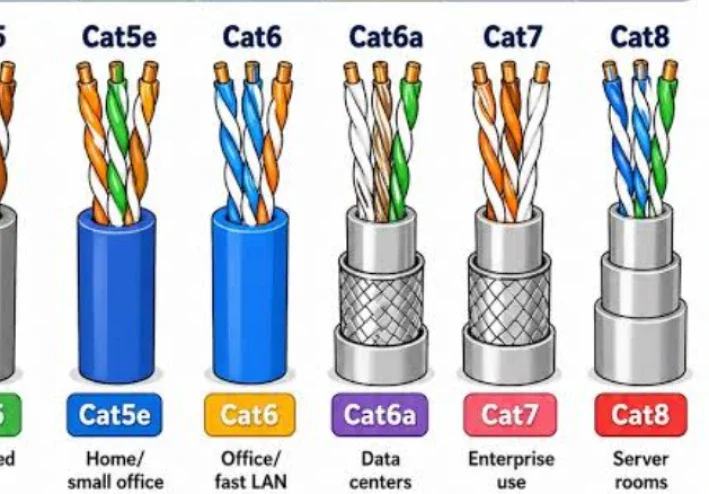

انواع كابلات Ethernet فى عالم الشبكات الإلكترونية

Cat 5e:  يمنحك سرعة تصل إلى 1 جيجابت/ثانية مع نطاق ترددي 100 ميجاهرتز. يأتي غالباً بدون حماية (UTP)، وهو مناسب للشبكات المنزلية البسيطة و بسمة كابل outdated

Cat 6: يوفر سرعة تصل إلى 10 جيجابت/ثانية (لمسافات قصيرة حتى 55 متراً) أو 1 جيجابت/ثانية (لمسافة 100 متر) مع نطاق ترددي 250 ميجاهرتز. يعد الخيار القياسي للمنازل الحديثة والمكاتب و بسمة كابل Home/ small office

Cat 6a: يعمل بسرعة 10 جيجابت/ثانية على مسافة 100 متر كاملة، وبنطاق ترددي 500 ميجاهرتز. يأتي مع طبقات حماية ممتازة ويناسب الشركات والشبكات ذات الضغط العالي و يسمى كابل office / fast LAN

Cat 7: يقدم سرعة 10 جيجابت/ثانية بنطاق ترددي 600 ميجاهرتز، ويمتاز بحماية مضاعفة وقوية جداً، ويُستخدم في مراكز البيانات والبيئات الصناعي و يسمى كابل Entereprise use

Cat 8: يوفر أعلى أداء بسرعات تتراوح بين 25 إلى  40 جيجابت/ثانية (لمسافات قصيرة حتى 30 متراً) مع  نطاق ترددي هائل يصل إلى 2000 ميجاهرتز. مخصص لربط الخوادم ومراكز البيانات الضخمة و يسمى  كابل server room

أنواع الحماية (Shielding)

​UTP (Unshielded Twisted Pair): أسلاك مجدولة بدون حماية إضافية، يمتاز بالمرونة والقلة في التكلفة، ومناسب للمنازل.

​STP / FTP (Shielded / Foiled): محاط بطبقة حماية من القصدير لتقليل التداخل الكهرومغناطيسي من الأجهزة المجاورة.

​S/FTP (Shielded Foiled): أعلى درجات الحماية، حيث يتم تغليف كل زوج من الأسلاك على حدة بالإضافة إلى غطاء خارجي كامل، لضمان استقرار الإشارة في أكثر البيئات ازدحاماً بالأسلاك والكهرباء

العوامل التي تؤثر على مدى جودة و اختبار الكابل المناسب لكل مستخدم

. نوع الموصل الداخلي (Solid vs. Stranded)

​سلك صلب (Solid): يتكون كل سلك داخلي من خيط نحاسي واحد سميك. ممتاز للمسافات الطويلة والمدفونة داخل الجدران لأنه ينقل الإشارة بشكل أفضل، ولكنه أقل مرونة وأسهل في الكسر عند الثني المتكرر.

​سلك مجدول (Stranded): يتكون كل سلك من عدة شعيرات نحاسية رفيعة. مرن جداً ومقاوم للانثناء، لذا يُستخدم في كابلات التوصيل القصيرة (Patch Cords) بين الأجهزة والمقبس.

. مادة التصنيع (Bare Copper vs. CCA)

​نحاس خالص (Pure/Bare Copper): الخيار الأفضل والأعلى جودة، يضمن نقل الإشارة بكفاءة عالية وبدون تفقد، ويدعم تقنيات الطاقة عبر الإيثرنت (PoE).

الألومنيوم المغلف بالنحاس (CCA): ألرخص ثمنًا، ولكن كفاءته أقل بكثير، يسخن بسرعة عند إمرار الطاقة فيه، ومعرض للتآكل والكسر على المدى الطويل.

. غلاف الكابل الخارجي (Jacket Ratings)

​PVC: الغلاف العادي للاستخدام المنزلي والسطحي.

​Plenum (CMP): مخصص للتمديدات داخل الأسقف المستعارة والمجاري الهوائية، حيث يتكون من مواد مقاومة للحريق ولا تصدر دخاناً ساماً عند الاحتراق.

​CMX (Outdoor): كابل مخصص للاستخدام الخارجي، مقاوم لأشعة الشمس (UV) والعوامل الجوية والماء.

​5. رؤوس التوصيل (Connectors)

تستخدم معظم الكابلات رؤوس RJ45 القياسية، ولكن الكابلات المحمية (مثل Cat 6a و Cat 7) تتطلب رؤوس RJ45 معدنية ومحمية أيضاً لضمان استمرار تفريغ التداخلات الكهربائية عبر الأرضي (Grounding
